環形鍛件圖紙設計要點總結

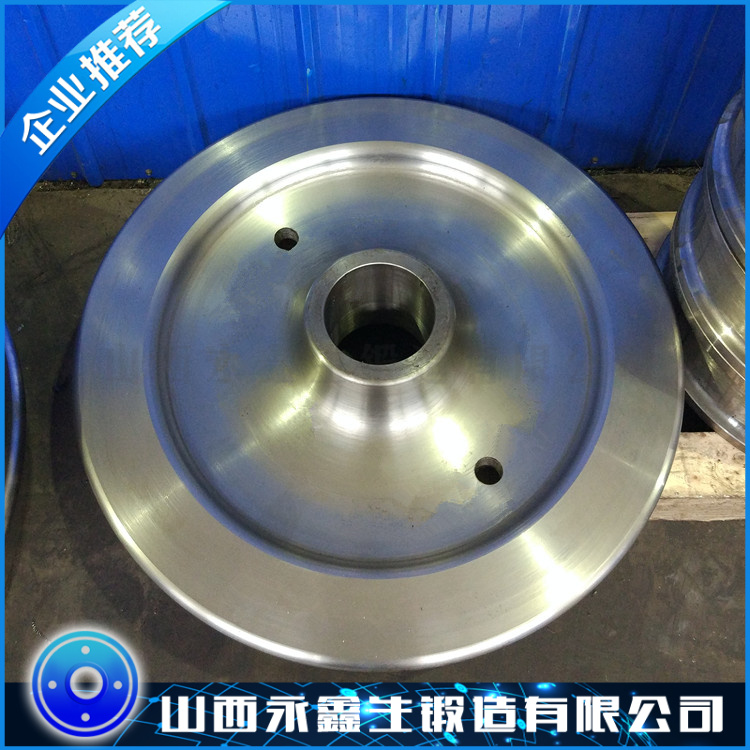

環形鍛件是壓力容器、軸承、齒輪等關鍵部件的核心構件，其設計需兼顧結構強度、工藝可行性和經濟性。以下是環形鍛件圖紙設計的核心要點：
一、材料選擇與標準
常用材料
材料類型典型牌號適用標準主要特性
碳鋼 45#、20MnMo GB/T 699 低成本、中等強度
低合金鋼 42CrMo、35CrMo GB/T 3077 高強度、耐疲勞
不銹鋼 304、316L ASTM A182 耐腐蝕、無磁性
高溫合金 GH4169 HB/Z 140 耐高溫、高強
關鍵性能要求
沖擊韌性：-20℃時≥27J（低溫工況）
淬透性：關鍵截面硬度梯度≤5HRC
純凈度：非金屬夾雜物≤1.5級（ASTM E45）
二、結構設計規范
幾何參數設計
壁厚：最小壁厚≥0.1×外徑（承壓件需按ASME公式計算）
高徑比：H/D≤1.5（防止鍛造失穩）
過渡圓角：內圓角R≥0.5×壁厚，外圓角R≥1×壁厚
截面優化
對稱設計：避免非對稱截面導致應力集中
加強筋：高度≤5×壁厚，根部圓角R≥3mm
三、鍛造工藝性設計
工藝路線
mermaid
復制
graph LR
A[下料] --> B[鐓粗沖孔] --> C[馬架擴孔] --> D[精整成形]
關鍵參數
參數碳鋼/低合金鋼不銹鋼/高溫合金
始鍛溫度 1150-1200℃ 1100-1180℃
終鍛溫度 ≥800℃ ≥850℃
鍛造比 ≥4 ≥5
加工余量
尺寸單邊余量公差等級（GB/T 1804）
≤500 5-8 IT12
500-1000 8-12 IT13
＞1000 12-15 IT14
四、熱處理要求
典型工藝
正火：880-920℃×1h/25mm（細化晶粒）
調質：
淬火：850℃油冷（42CrMo）
回火：560℃×4h（水冷防脆性）
固溶處理（不銹鋼）：1050℃水淬
硬度控制
區域硬度范圍檢測方法
外表面 HB280-320 布氏硬度計
心部 HB250-280 里氏硬度計
焊縫區 ≤母材+20HB 顯微硬度
五、檢測與驗收
無損檢測
方法標準驗收要求
超聲檢測（UT） JB/T 4730.3 Φ3mm平底孔當量
磁粉檢測（MT） ASTM E709 無≥1.5mm線性缺陷
滲透檢測（PT） ISO 3452 點狀缺陷≤Φ1mm
尺寸檢測
圓度：≤0.1%×直徑
端面跳動：≤0.05mm/m
壁厚差：≤5%名義壁厚
六、圖紙標注規范
技術要求示例
text
復制
1. 鍛件按JB/T 6396 II級驗收；
2. 未注圓角R5，未注公差按GB/T 1804-m級；
3. 調質處理硬度HB280-320，硬度梯度≤30HB；
4. 超聲檢測符合JB/T 4730.3 II級。
關鍵標注
流線方向：用箭頭標注（與周向應力一致）
基準標識：標注端面與內孔為基準A/B
粗糙度：配合面Ra≤1.6μm，非配合面Ra≤6.3μm
七、常見問題對策
問題原因解決方案
橢圓變形 冷卻不均 增加矯直工序+時效處理
組織粗大 終鍛溫度過高 控制終鍛溫度+正火細化
超聲波雜波 夾雜物偏聚 提高冶煉純凈度+加大鍛造比
八、創新設計方向
輕量化設計
拓?fù)鋬?yōu)化減重（有限元輔助）
中空夾層結構（需驗證工藝可行性）
復合工藝
鍛焊組合制造（分段鍛造+電子束焊）
表面納米化處理（噴丸+激光沖擊）
數字孿生
鍛造過程實時仿真
殘余應力預測模型
材料與結構匹配：根據載荷選材，優化截面形狀；
工藝可控性：嚴格控制鍛造溫度與變形量；
檢測全面性：UT+MT+尺寸全檢；
經濟性平衡：余量設計與成本優化。
注：對于核電、航空等高端環形鍛件，需增加：
晶粒度檢測（ASTM E112 5-8級）
殘余應力測量（X射線衍射法）
高溫持久試驗（按工況定制）
