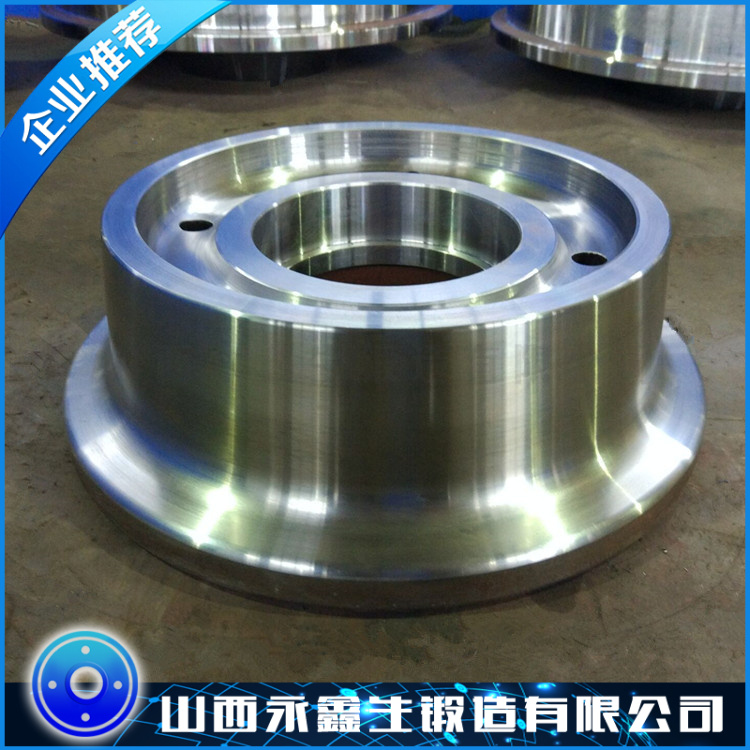

鋁鍛件圖紙設計要點總結
一、材料選擇與標準規范
常用鋁合金牌號
高強度：7075-T6（AMS 4117）
耐腐蝕：5083-H112（EN 485-2）
高溫性能：2618A（AMS 4117）
航空級：2024-T851（AMS 4124）
關鍵性能指標
markdown
復制
| 性能參數 | 典型值范圍 | 測試標準 |
|----------------|----------------|------------------|
| 抗拉強度 | 350-550MPa | ASTM B557 |
| 延伸率 | 8-15% | ISO 6892-1 |
| 斷裂韌性KIC | 25-40MPa·m1/2 | ASTM E399 |
| 疲勞極限 | 120-180MPa | R=-1,10?次循環 |
二、結構設計規范
幾何要素設計
最小壁厚：≥3mm（結構件）或≥5mm（承力件）
拔模斜度：3°-5°（常規鍛造），7°-10°（復雜結構）
圓角半徑：R≥1.5×壁厚（關鍵受力部位R≥3×壁厚）
加強筋設計準則
高度≤5×基體厚度
根部圓角R≥2mm
間距≥3×筋高
三、工藝性設計要求
鍛件鍛造工藝窗口
mermaid
復制
graph LR
A[坯料加熱420-480℃] --> B[始鍛溫度380-450℃]
B --> C[終鍛溫度≥350℃]
C --> D[變形速率0.1-10s?1]
余量設計標準
| 尺寸范圍（mm） | 機加工余量（mm） | 公差等級（ISO 2768） |
|----------------|------------------|----------------------|
| ≤100 | 1.5-2.0 | m級 |
| 100-300 | 2.0-3.0 | m級 |
| ＞300 | 3.0-4.5 | m級 |
四、熱處理規范
典型熱處理制度
T6處理：
text
復制
固溶：475±5℃×2h→水淬
時效：120-180℃×8-24h
T7處理（過時效）：
text
復制
固溶后+190℃×10h
殘余應力控制
冷壓處理：-196℃×2h
振動時效：頻率80-120Hz，時間30min
五、表面處理要求
防護處理選項
| 處理工藝 | 膜厚（μm） | 適用標準 | 耐蝕性（鹽霧h） |
|----------------|------------|------------------|-----------------|
| 陽極氧化 | 10-25 | MIL-A-8625 | 500-1000 |
| 微弧氧化 | 30-50 | GJB 5382 | ＞2000 |
| 化學鍍鎳 | 15-30 | AMS 2424 | 800-1500 |
六、檢測與驗收標準
無損檢測規范
超聲波檢測：符合NAS 410 Class 2
滲透檢測：Level 2（AMS 2644）
X射線檢測：ASTM E155（氣孔≤Φ0.5mm）
尺寸檢測要求
三維掃描偏差：≤0.1mm/m
關鍵配合面：
平面度≤0.05mm
粗糙度Ra≤0.8μm
七、圖紙標注要點
特殊標注要求
流線方向：用箭頭標注（與主應力方向夾角≤15°）
熱處理狀態：直接標注材料牌號后（如7075-T6）
表面處理：用特定符號標注（如▽Anodizing）
典型技術要求
text
復制
1. 鍛件符合AMS 4117 Class 2標準
2. 未注圓角R2，未注公差按ISO 2768-m級
3. 晶粒度級別：ASTM 5-7級
4. 殘余應力≤20%σ0.2
八、常見設計問題對策
問題現象根本原因改進措施
鍛造裂紋 終鍛溫度過低 控制終鍛溫度≥350℃
各向異性明顯 流線分布不合理 優化模具使流線平行主應力方向
機加工變形 殘余應力釋放 增加振動時效工序
九、創新設計方向
拓撲優化設計
基于有限元的輕量化結構
點陣結構內部減重
變截面等應力設計
復合制造技術
鍛件+增材制造混合成型
碳纖維局部增強
智能傳感元件嵌入
數字孿生應用
工藝參數動態優化
缺陷預測模型
全生命周期管理系統
本設計規范適用于航空航天、汽車等領域的鋁合金鍛件。對于關鍵承力部件，建議進行以下額外驗證：
裂紋擴展速率測試（da/dN曲線）
應力腐蝕試驗（ASTM G47）
高溫持久試驗（200℃×1000h）
